原位透射电镜加热

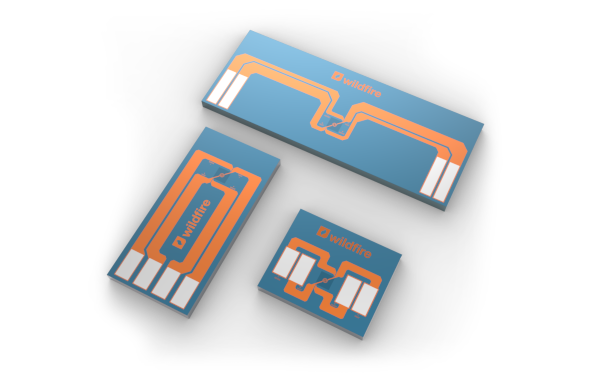

野火Nano-Chip
一项创新,使您专注于样品和实验:纳米芯片是专门设计提供无与伦比的样品稳定性,在最大可视区域内更好的均匀性,最短的沉淀时间,更高的温度,更容易的样品加载。
样品制备简便
窗户附近没有地形,使得薄膜(石墨烯)更容易沉积,并消除了滴落铸造过程中的毛细效应。膜刚度的增加简化了FIB样品的制备。
应用领域:
- LowD材料
- 冶金
- 软物质
