用Zeta光学分析器分析微流体装置分析
微流体器件通常称为实验室内芯片，包括在复杂阵列中的通道，孔和控制结构。这Zeta光学分析器对微流体通道的3D结构完全了解，具有单个30秒的采集。
可以进行成像和评估由多种材料制成的装置，包括PDMS。面积粗糙度和体积测量很容易量化。用于微流体的Zeta 3D光学分析器可以快速测量和分析通道宽度，深度和弯曲程度。即使对于高纵横比特征和封闭系统，也可以进行三维测量。
通道尺寸测量

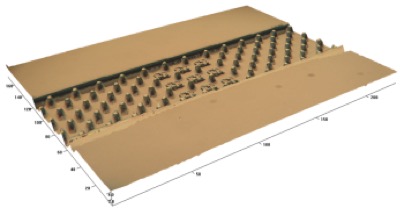

利用一个30秒的采集，可以使用用于微流体的Zeta 3D光学分析器来表征设备。频道宽度和深度很容易测量。还可以确定通道的轮廓以评估沿沟道长度的弯曲程度。
例如，可以快速准确地确定裸眼井结构的X和Y尺寸。弓形的宽度、深度和数量决定了通过微流体装置的流量。区域粗糙度和体积测量也可以量化。这些分析可以通过Zeta光学剖面仪的3D图像进行快速计算。此外，由于Zeta剖面仪的表面聚焦技术，折射率的变化很明显，如果密封的装置发生泄漏是很明显的。
图像透明层
Zeta光学分析器的独特是通过多个透明层进行图像的能力。这提供了开放和闭合细胞的成像以确定微流体装置的最终体积。可以评估通道尺寸，体积测量和界面粗糙度。

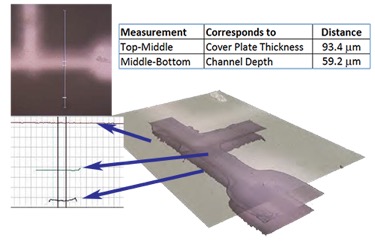

通过透明盖板可以通过透明盖板进行图像和分析通道，如这里所示的盖板厚度和通道深度的测量值。
