订购信息 | |||
---|---|---|---|
数量 | 涂层 | 零件号 | 价格 |
10 探针 |
没有一个 | CCS-10 | 250.00美元* |
艾尔反射 | CCSR-10 | ||
25 探针 |
没有一个 | CCS-25 | 550.00美元* |
艾尔反射 | CCSR-25 | ||
50 探针 |
没有一个 | CCS-50 | 990.00美元* |
艾尔反射 | CCSR-50 | ||
75 探针 |
没有一个 | ccs - 75 | 1380美元* |
艾尔反射 | ccsr - 75 | ||
One hundred. 探针 |
没有一个 | ccs - 100 | 1720美元* |
艾尔反射 | ccsr - 100 |
*学术及政府机构可获九折优惠。要接收折扣,请输入academic10作为结账时的折扣码。此折扣可能不会与大多数其他销售、促销、折扣、代码、优惠券和/或优惠组合在一起。
立志——体验圆锥形优势™
AFM探针的几何形状在成像表面时起着重要的作用。使用一个统一的,圆锥形的尖端保证您获得真正对称的图像。当成像膜(孔)和柱状结构或表面粗糙的随机结构时,圆锥形特别有益。Aspire™AFM探针是第一个面向大众市场的锥形AFM探针。这些探头由高质量、高掺杂的单晶硅制成,坚固耐用,成像寿命长。
Aspire探针CCS是为接触模式应用而设计的,其典型的尖端半径为8 nm。188金宝搏app安卓下载一种行业标准的芯片设计保证了与所有标准AFM芯片支架的兼容性,也保证了在Nanosurf AFM上的预对齐支架的兼容性。模型CCSR探头是铝制的R悬臂探测器侧的柔性涂层。这种涂层改善了激光反射,而且不会覆盖在悬臂的尖端。
请联系我们关于半晶圆片(200探头)和全晶圆片(400探头)的封装选项。
技术数据 | 典型值 | 范围 |
---|---|---|
力常数 | 0.1 N / m | 0.01 ~ 0.5 N/m |
共振频率 | 28千赫 | 12 - 45khz |
长度 | 225µm | 215 - 235 μ m |
宽度 | 42µm | 40 - 45 μ m |
厚度 | 0.9µm | 0.5 - 2.5 μ m |
/横截面形状 | 矩形/矩形 | |
数量的悬臂梁 | 1每个芯片 | |
提示抵消 | ~ 10µm | |
提示风格 | 锥形 | |
提示长宽比 | 1.5: 1 | |
尖锥角 | 30度 | |
提示高 | 15µm | 12.5 - 17.5µm |
齿顶圆角半径 | ~ 8海里 | 小于10纳米 |
材料 | n型单晶硅,高掺杂 | |

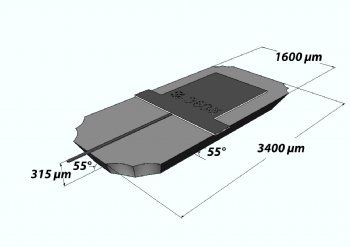

芯片尺寸 (行业标准) |
3400µm (L) x 1600µm (W) x 315µm (T) | |
定位槽 | 是的 | |
涂料(可选) | 铝反射(非尖侧) |
